Gąszcz wsporników

Artykuł dotyczy dachu na nowowznoszonym budynku Centrum Handlowo-Rozrywkowego Gemini Park w Bielsku-Białej. Spośród innych dachów wyróżnia go ogromna ilość urządzeń znajdujących się na dachu – ich podstawy należało dokładnie uszczelnić.

Warstwę nośną dla warstw izolacyjnych dachu stanowi blacha trapezowa rozłożona na płatwiach kratowych. Płatwie oparte są na dźwigarach stalowych, które spoczywają na słupach żelbetowych.

Powierzchnia dachu to ok. 22000 m2. Jest to dach płaski ze spadkiem 3%.

Projekt pierwotnie przewidywał zastosowanie ocieplenia z wełny mineralnej i pokrycia dachu dwoma warstwami papy termozgrzewalnej. W związku z tym, że finały rozmów związane z wykonaniem dachu przypadły na okres kryzysu w dostępności wełny mineralnej, zdecydowano o optymalizacji warstw dachowych. Modyfikacje polegały na zastosowaniu ocieplenia ze styropianu oraz pianki PIR Ecotherm i pokryciu dachu membraną PCV Protan SE.


Wszystkie warstwy dachu zostały zamocowane mechanicznie do podłoża z blachy trapezowej przy użyciu łączników dachowych Koelner. W liniach koryt dachowych znalazły się kształtki rozprowadzające wodę do wpustów dachowych i przelewów attykowych.

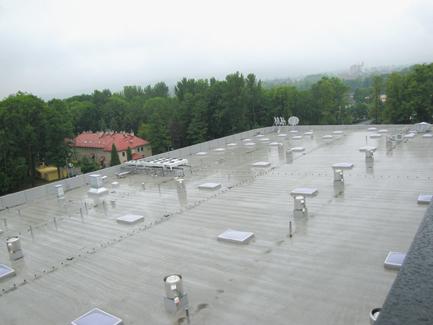

Ze względu na bardzo dużą ilość urządzeń dach należy do bardzo skomplikowanych. Wykonanie niezwykle licznych przebić przez warstwy dachu wymagało wielu uzgodnień, aby dało się później wykonać szczelne obróbki dekarskie pionowych wsporników. Obróbki te pochłonęły najwięcej czasu. Ponadto dachy nad galerią i nad hipermarketem leżą na różnych wysokościach.


Dachu galerii jest odwadniany za pomocą wpustów dachowych podciśnieniowych, natomiast odwodnienie dachu nad kinami i hipermarketem odbywa się za pomocą przelewów attykowych z koszami zbiorczymi i rurami spustowymi z blachy stalowej.

Generalnym wykonawcą w zakresie konstrukcji, obudowy ścian i dachu była firma Zeman HDF Sp. z o.o. Wykonawca dachu pracował na jej zlecenie.


Firma Pold-Plast Systemy Dachowe udzieliła 5 lat + 30 dni gwarancji na szczelność, licząc od daty odbioru końcowego. Natomiast producent udzielił na materiał 10 lat gwarancji.


Źródło: Dachy Płaskie, nr 1 (6) 2010
