Hala magazynowa

W ramach nowej inwestycji, realizowanej przez Amwin, dla firmy Wavin Metalplast Buk, powstała hala magazynowa wysokiego składowania, wykonana w technologii konstrukcji stalowej oraz obudowy lekkiej. Cały obiekt został zaprojektowany i wykonany zgodnie ze Standardami Obiektów Przemysłowych Qamwin, wraz z dostawą nowoczesnych regałów systemowych.

Koncepcja i projekt hali
Kluczowym etapem realizacji projektu było uzyskanie wszystkich założeń projektowych od inwestora, tak by zrealizować obiekt zgodnie z jego wizją i oczekiwaniami finansowymi. W efekcie powstała koncepcja hali, spełniająca warunki miejscowego planu zagospodarowania przestrzennego, jak również uwzględniająca oczekiwania firmy ubezpieczeniowej. Dodatkowym wyzwaniem na etapie projektowania, było wyłączenie z hali pomieszczenia sanitarno-biurowego, ładowni akumulatorowni, a także pomieszczenia rozładunkowego wraz z dokami i uzyskanie maksymalnej ilości pozycji regałowych.

Etapy realizacji inwestycji
Pierwszym wyzwaniem przy budowie hali było wyburzenie istniejących wyeksploatowanych obiektów magazynowych i wymiana gruntu pod nową inwestycję. Zakres prac ziemnych i fundamentowych przerósł założenia badań geologicznych. W efekcie głębokość wymiany gruntu nienośnego zwiększyła się z 0,3 m do 0,6 m. Również i tym razem ten etap realizacji okazał się największą niewiadomą przy tego typu inwestycji. Z uwagi na budynek stojący w miejscu planowanej hali nie dało się przewidzieć problemów w fazie projektowania. Dużym sukcesem było szybkie zakończenie prac ziemnych i fundamentowych, dzięki czemu bez zbędnej zwłoki można było zmontować konstrukcję i obudowę oraz wykonać posadzkę z odpowiednio przygotowaną podbudową.


Kolejnym wyzwaniem było takie zaprojektowanie konstrukcji stalowej, aby umożliwiała umieszczenie maksymalnej ilości regałów systemowych. W związku z tym zarówno konstrukcja stalowa, jak i obudowa zostały zaprojektowane przez doświadczonych projektantów, w oparciu o własne rozwiązania Qamwin i wykonane w technologii stalowych słupów wielogałęziowych, zwieńczonych dźwigarami kratownicowymi.

Na terminową realizację niemały wpływ miało umiejętne zarządzanie całym procesem budowlanym przez kadrę zarządzającą firmy Amwin: przez cały okres trwania budowy utrzymywano ciągłość prac, wszystkie stanowiska pracy były zorganizowane zgodnie z zasadami bezpieczeństwa i higieny pracy. Przy takiej organizacji pracy można było liczyć, że każdy z uczestników procesu jest zadowolony i skoncentruje się na jakości wykonania prac.


Dach

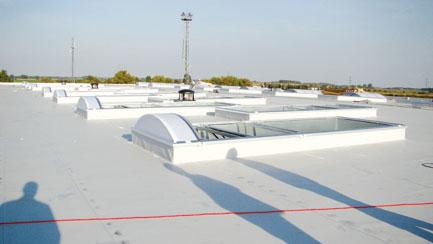

Dach hali ma powierzchnię 3350 m2. Został zrealizowany w układzie dwuspadowym z attyką. Podłożem jest blacha trapezowa, ocieplenie wykonano ze styropianu, ułożonego z 2-procentowym spadkiem, a hyzdroizolację z membrany PVC firmy Renolit.

W budynku zaprojektowano podciśnieniową kanalizację deszczową w systemie WavinQuickStream wykonaną z PE, rozprowadzaną pod stropem. Rozprowadzenie wód opadowych do wpustów dachowych uzyskano dzięki zastosowaniu kontrspadków styropianowych, na które został wykonany projekt.


System Wavin QuickStream jest podciśnieniową instalacją do odwadniania dachów. O ile w tradycyjnych systemach odwodnieniowych odprowadzanie wody odbywa się wyłącznie dzięki sile grawitacji, o tyle w systemie podciśnieniowym siła grawitacji służy do wytworzenia podciśnienia w przewodach, co powoduje zwiększenie wydajności. Efekt podciśnieniowy

uzyskuje się poprzez uniemożliwienie zasysania powietrza do wpustów dachowych podczas opadów o natężeniu zbliżonym do obliczeniowego. Wpust dachowy ze specjalnie zaprojektowaną przegrodą powietrza powoduje, że do środka przewodów zasysana jest tylko woda, bez powietrza, dzięki czemu może zajść efekt podciśnieniowy. Energia potrzebna do pokonania oporów przy zwiększonych prędkościach przepływu w przewodach jest uzyskiwana dzięki wykorzystaniu różnicy wysokości pomiędzy poziomem zamontowania wpustu dachowego a wylotu do odbiornika (miejscem przejścia na układ bezciśnieniowy). Zwiększona prędkość przepływu i uniemożliwienie zasysania powietrza powoduje, że uzyskujemy znaczny wzrost wydajności instalacji przy znacznym zmniejszeniu średnic przewodów, w porównaniu z systemem grawitacyjnym.


W skład systemu wchodzą następujące elementy:
  • wpusty dachowe – model zależny od konstrukcji i pokrycia dachu,
  • rury i kształtki z HDPE – zakres średnic 40–315 mm
  • system mocowania – stalowa szyna montażowa, uchwyty, zawiesia itp.

Innowacyjne rozwiązania
Inwestycja cechowała się innowacyjnym podejściem wykonawcy do optymalizacji rozwiązań projektowych w odniesieniu do rzeczywistych wymagań i potrzeb klienta. Dzięki temu uzyskano 6714 pozycji paletowych przy zastosowaniu regałów systemowych, korytarzy o szerokości 1,78 m oraz wykorzystaniu wózków systemowych marki Still sterowanych indukcją, osiągających prędkość do 7 km/h. Było to możliwe dzięki przygotowaniu unikalnej technologii wykonania posadzki przemysłowej, która zakłada możliwość odchyłek poprzecznych jej poziomu do 2 mm. Nowy obiekt został wykonany w całości w konstrukcji stalowej obudowanej płytą warstwową na ścianach hali.

Na podstawie materiałów
firmy Amwin
Amwin jest członkiem Stowarzyszenia DAFA

Źródło: Dachy Płaskie, nr 4 (13) 2011
