System podciśnieniowego odwadniania dachów Wavin QuickStream

Dzieląc systemy odwadniania dachów według sposobu odprowadzania wody deszczowej w ofercie Wavin można wyodrębnić dwie grupy: grawitacyjną i podciśnieniową. Do pierwszej grupy należą systemy „tradycyjne”, takie jak rynny podwieszane czy konwencjonalne wpusty dachowe wraz
z instalacją rur i kształtek, drugą natomiast stanowią systemy podciśnieniowego odwadniania dachów płaskich – charakteryzujące się największą efektywnością, szczególnie w przypadku odwadniania dachów o dużych powierzchniach. Najbardziej złożonymi pod względem technicznym są instalacje podciśnieniowe. Aby przybliżyć istotę ich funkcjonowania, w poniższym artykule zaprezentujemy system Wavin QuickStream
®.

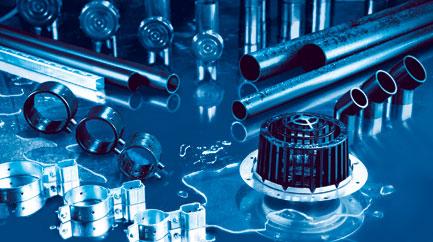

Asortyment wyrobów podciśnieniowego systemu Wavin QuickStream®

Zasada działania
O ile w tradycyjnych systemach odwodnieniowych odprowadzanie wody odbywa się wyłącznie dzięki sile grawitacji, o tyle w systemie podciśnieniowym siła grawitacji służy do wytworzenia podciśnienia w przewodach, co powoduje zwiększenie wydajności instalacji. Efekt podciśnieniowy uzyskuje się poprzez uniemożliwienie zasysania powietrza do wpustów dachowych podczas opadów o natężeniu zbliżonym do obliczeniowego. Wpust dachowy ze specjalnie zaprojektowaną przegrodą powoduje, że do środka przewodów zasysana jest tylko woda, bez powietrza, dzięki czemu może zajść efekt podciśnieniowy. Energia potrzebna do pokonania oporów przy zwiększonych prędkościach przepływu w przewodach jest uzyskiwana dzięki wykorzystaniu różnicy wysokości pomiędzy poziomem zamontowania wpustu dachowego, a wylotu do odbiornika (miejscem przejścia na układ bezciśnieniowy). Zwiększona prędkość przepływu i uniemożliwienie zasysania powietrza powoduje, że uzyskujemy znaczny wzrost wydajność instalacji przy znacznym zmniejszeniu średnic przewodów (w porównaniu z systemem grawitacyjnym).

Rury i kształtki
System Wavin QuickStream® oparty jest na typoszeregu rur w zakresie średnic ?40÷315 mm wykonanych z polietylenu o wysokiej gęstości (HDPE) w kolorze czarnym. Ze względu na swoje właściwości HDPE oprócz podciśnieniowej aplikacji odwodnień dachów jest stosowany przy wykonywaniu instalacji kanalizacji grawitacyjnej deszczowej (m.in. odwodnienia wiaduktów i mostów), sanitarnej i technologicznej. Elementy są oznaczone symbolem „BD”, czyli zgodnie z obowiązującą normą mogą być stosowane wewnątrz i do 1 m na zewnątrz budynków, a także dodatkowo mogą być zalewane w betonie oraz układane w ziemi pod konstrukcją obiektu.

Wpusty podciśnieniowe
Najważniejszym elementem systemu podciśnieniowego są wspomniane wcześniej specjalne wpusty dachowe, wyposażone w przegrodę powietrzną. Konstrukcja ze stali nierdzewnej oraz siluminu (stop glinu i krzemu) w sposób istotny zwiększa ich odporność na uszkodzenia mechaniczne w czasie eksploatacji dachu (np. podczas odśnieżania), jak również na niekorzystne oddziaływanie promieniowania UV.

Różne typy wpustów umożliwiają szybki i szczelny montaż w dachach krytych folią PVC/EPDM, papą termozgrzewalną czy też w korytach stalowych. Wpusty podciśnieniowe Wavin QuickStream® można również instalować na dachach odwróconych – zielonych czy żwirowych. Maksymalne wydajności jednego wpustu mieszczą się w bardzo szerokim przedziale pomiędzy 12 l/s a 100 l/s.


Wpusty podciśnieniowe Wavin QuickStream®

Wpusty mogą być podgrzewane. Element grzejny montowany przy wpuście zasilany jest jednofazowym prądem zmiennym o napięciu 230 V, co w znacznym stopniu obniża koszt wykonania samej instalacji elektrycznej i posiada zmienną moc (3–18 W), która w zależności od panującej na zewnątrz temperatury dostosowuje się do panujących warunków atmosferycznych. Asortyment uzupełniają wpusty awaryjne, będące alternatywą dla przelewów wykonywanych w attykach budynków oraz wpusty podwójne (wyposażone w tzw. barierę przeciwwilgociową).

Mocowania
Jako elementy mocowania wykorzystywane są niezwykle proste i szybkie w montażu obejmy kompletne z systemem szyn montażowych i różnorodnych zawiesi. Szerokość oferty mocowań umożliwia dostosowanie sposobu podwieszenia instalacji w zależności od konstrukcji całego obiektu (stropy / ściany).

System Wavin QuickStream® stanowi kompletną ofertę produktową odwodnień dachów, nawet o dużym zróżnicowaniu architektonicznym (stadiony) oraz innych powierzchni (m.in. płyty parkingowe, tarasy). W ramach tego produktu firma Wavin oferuje także pomoc na etapie wykonania projektu instalacji odwodnienia połączoną z fachowym doradztwem, sprawną logistykę dostaw systemu, nadzór nad jego montażem oraz finalne odbiory techniczne wykonanych instalacji. System posiada certyfikaty zgodności z Polskimi Normami na cały zakres asortymentowy: rury i kształtki z normą PN-EN 1519, wpusty z normą PN-EN 1253-1, natomiast mocowania z aprobatą techniczną AT-15-7072/2009.

Dariusz Kampioni
Menedżer Produktu
Wavin


Źródło: Dachy Płaskie, nr 1 (14) 2012
